对于道路边坡而言，强降雨过后，坡体含水状态变化、局部松动和危岩受扰，可能使后续风险进入需要持续观察的阶段。
受台风“红霞”和强降雨影响，揭惠高速排金山隧道揭阳方向入口洞顶边坡的安全监测需求提升。青纵基于现场风险防控需求，部署15.7-16.7GHz边坡形变监测雷达，结合角反射器、环境监测、视频取证与云端平台，为孤石及重点坡面提供持续的形变感知和预警支撑。
项目背景

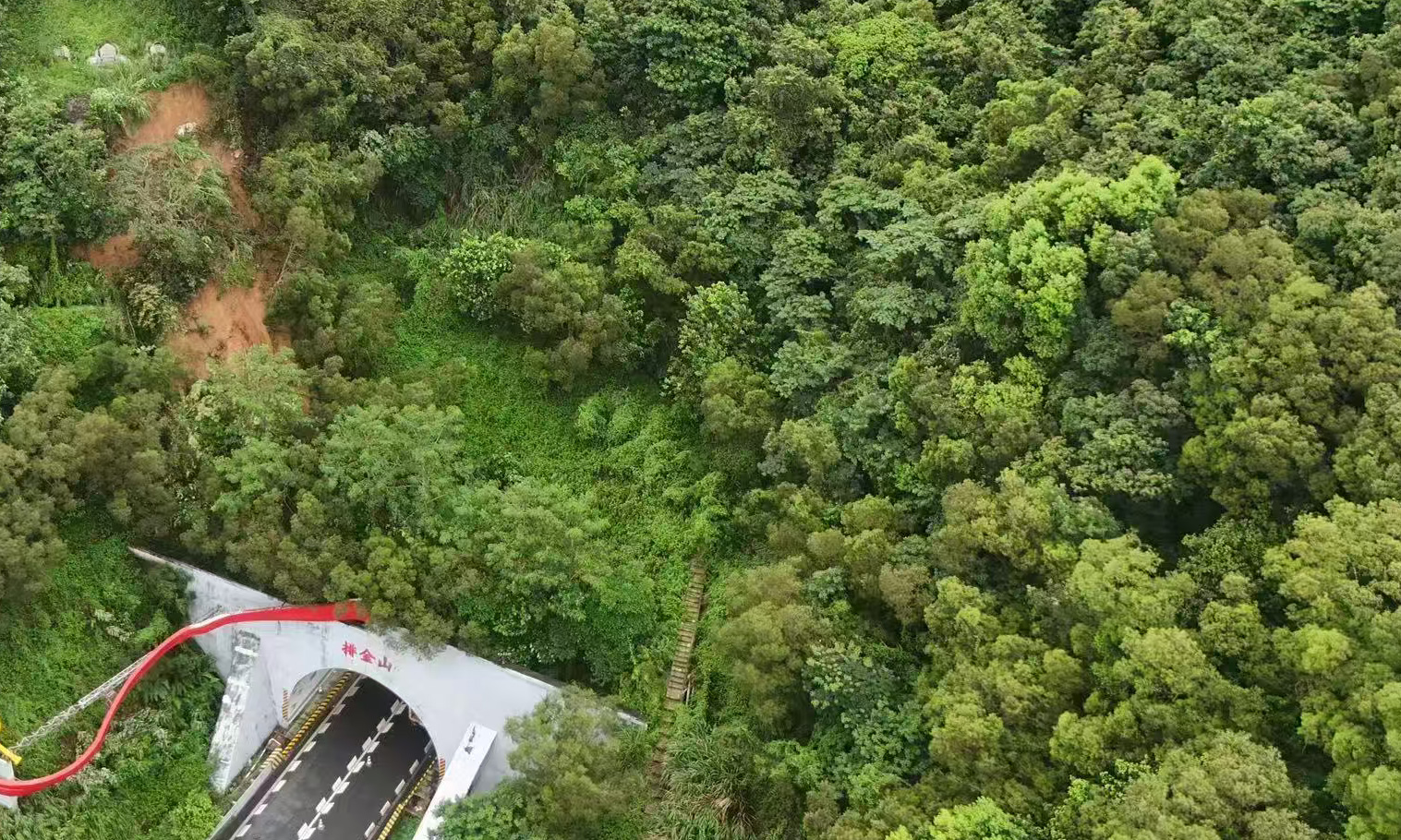

揭惠高速排金山隧道入口洞顶边坡地形起伏明显，受台风“红霞”和强降雨影响后，坡顶孤石的稳定状态成为现场重点关注对象。该位置直接关联隧道入口通行安全，风险防控需要兼顾关键目标的精细观察与周边坡面变化的整体判断。
现场处置面临两项要求：一是尽量减少人员在湿滑、陡峭坡面上的反复作业；二是在完成应急封控后能快速部署，并持续获得客观、连续的监测数据，为管理人员掌握风险演化提供支撑。
基于这一需求，揭惠高速引入青纵轻量化CR-S16L边坡形变监测雷达，对孤石及相关坡面开展实时监测。
实施方案
针对现场需求，青纵以CR-S16L边坡形变监测雷达为核心，构建“前端感知—数据上云—趋势研判—多渠道预警”的轻量化监测方案。
雷达从安全位置对目标区域进行远程扫描，围绕重点孤石配置角反射器，并结合坡面无靶标兴趣点开展补充监测；形变、温度等数据实时上传至云端平台，实现现场状态的集中查看。平台持续分析监测点的形变趋势，并结合现场视频和环境信息辅助研判。当数据出现异常变化时，系统可按预设告警逻辑，通过平台和移动端等渠道推送预警信息，支撑管理人员及时开展复核和处置。

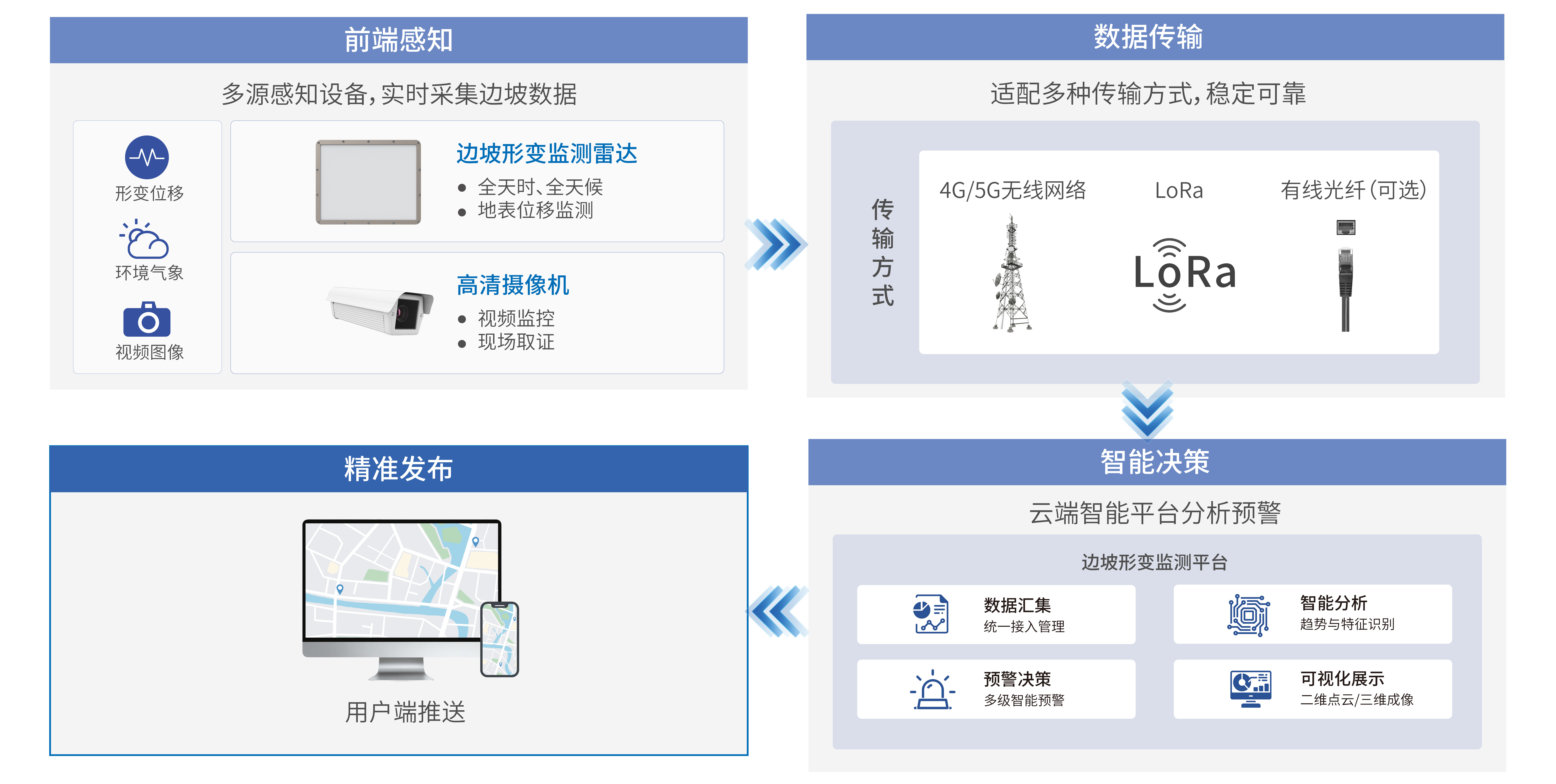

青纵轻量化雷达监测系统架构图

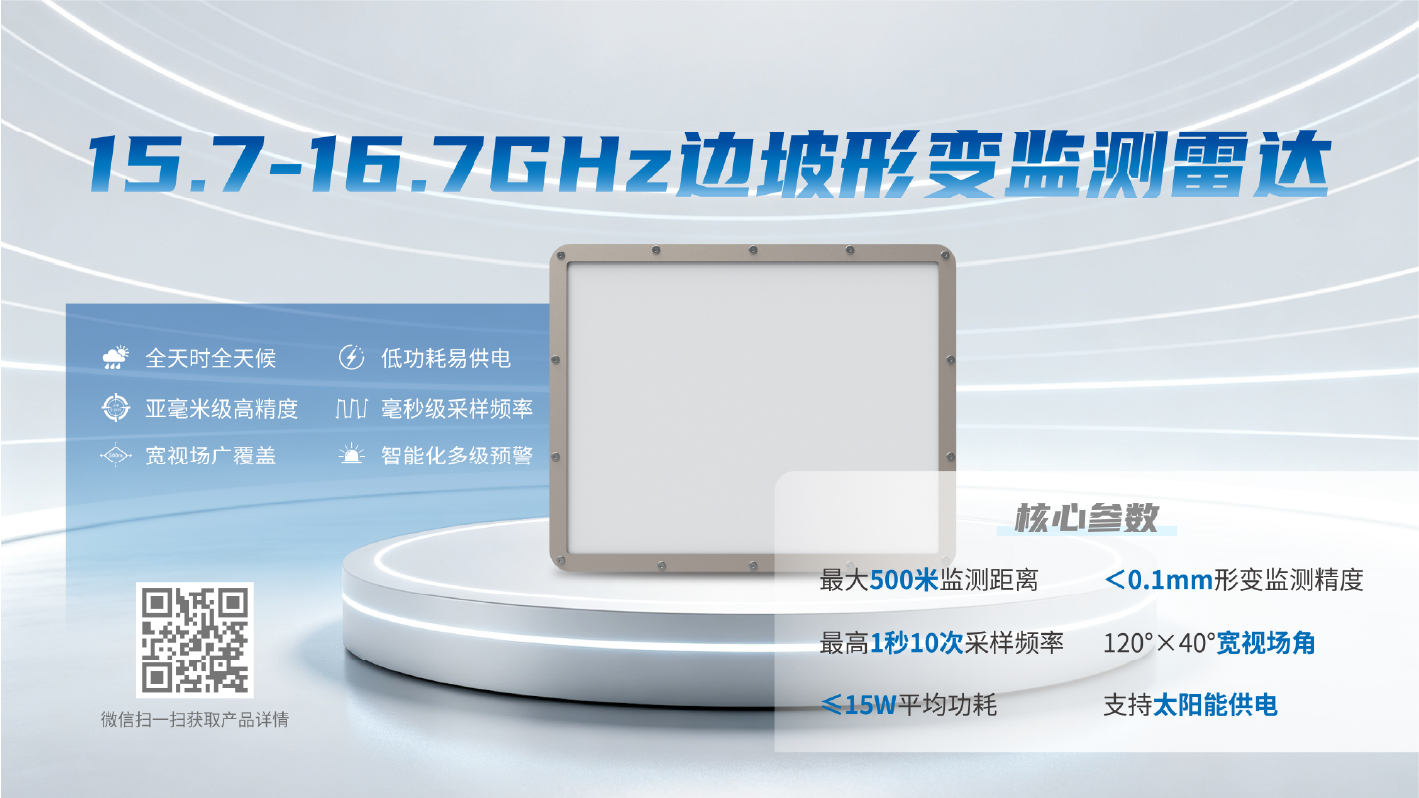

青纵边坡形变监测雷达核心优势
在设备能力上，青纵雷达具备＜0.1mm的形变监测精度、最高每秒10次的采样能力和120°超宽视场，可用于捕捉细微位移变化，并兼顾重点目标与坡面区域的观测需求。设备平均功耗低于15W，适配太阳能供电，可满足野外无人值守场景下的持续工作需求。
作业过程
1. 风险区域梳理。 围绕隧道入口洞顶边坡的孤石及其周边坡面，明确重点监测对象和覆盖区域。在此基础上，形成由关键目标定点监测和坡面兴趣点监测共同组成的观察策略。
2. 设备快速布设。 雷达、太阳能供电组件和角反射器在现场一天即完成部署。轻量化设备能够减少高风险区域内的复杂施工需求，使监测系统更快进入工作状态。
3. 数据接入与任务配置。 将形变数据、环境信息数据接入智能云平台，视频取证辅助，并根据现场管理需要配置目标、监测频率和预警逻辑。管理人员无需反复登坡，即可远程查看目标状态与历史趋势。
4. 持续监测与动态研判。系统投入运行后，对孤石和坡面变化保持连续观测。当数据出现需要关注的变化时，平台可辅助管理人员结合现场影像、环境情况和形变趋势开展研判，并通过移动端等方式发布预警信息

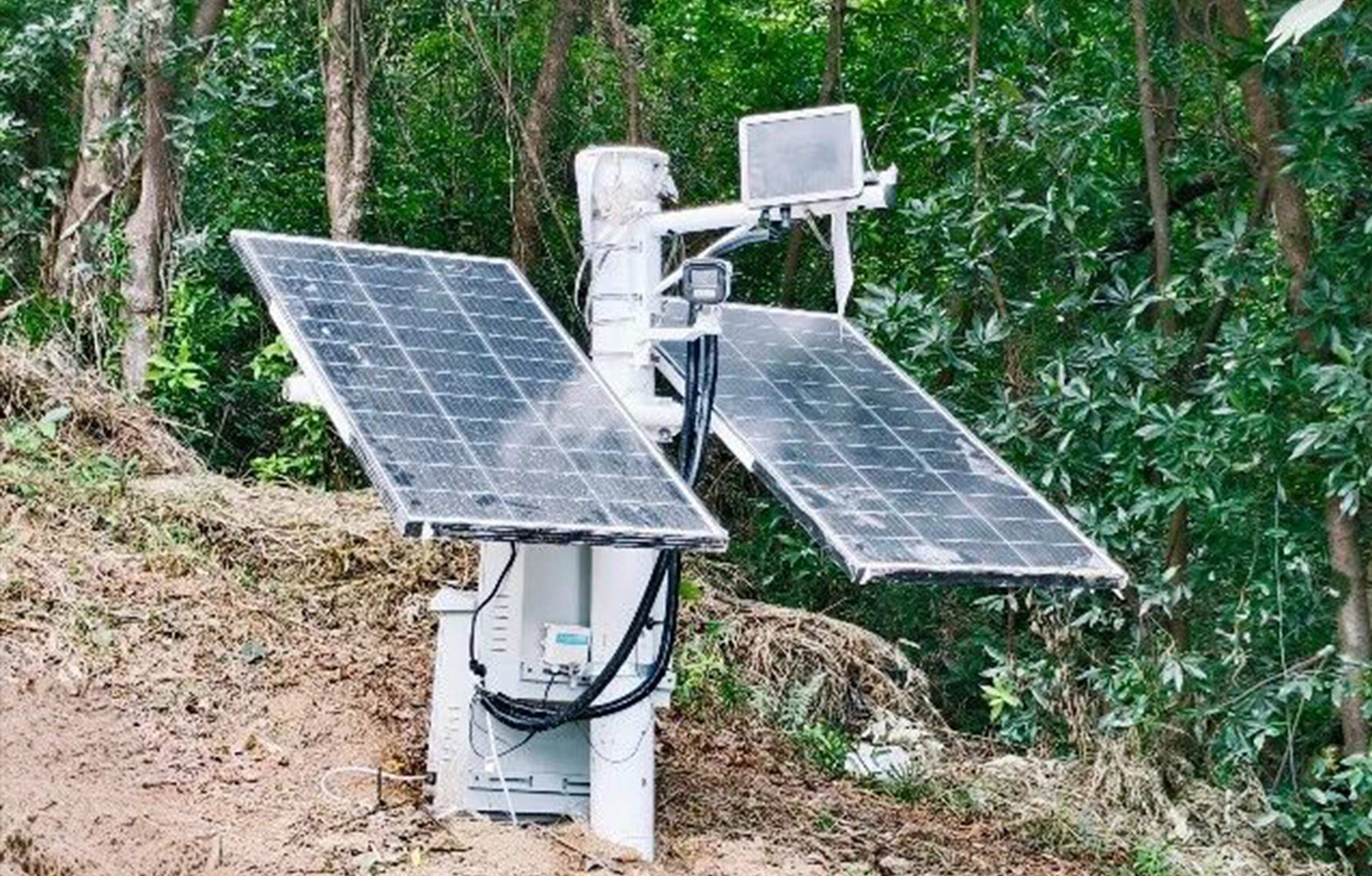

青纵边坡形变监测雷达现场布设图

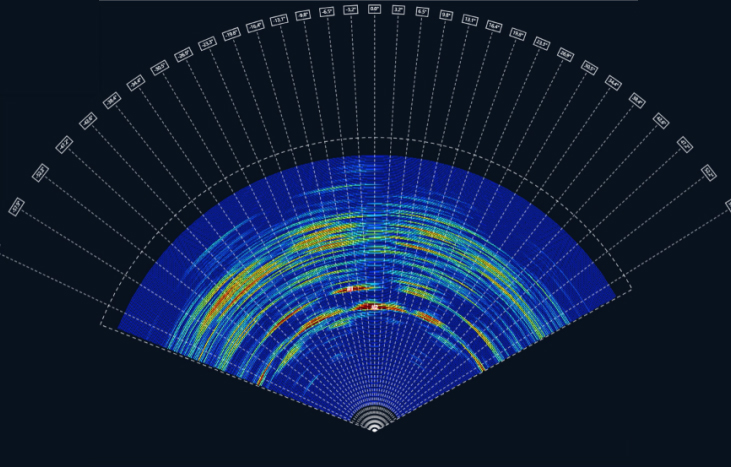

青纵雷达形变监测平台
成果展示
从项目运行情况看，系统上线后，边坡细微形变波动能够被及时识别，整体数据保持平稳可控。雷达监测带来的并非一组孤立数据，而是能够连续追溯的风险信息：关键目标在哪里、变化是否持续、环境条件如何、现场画面是否出现异常，均可在数据链路中得到支撑。
揭惠高速排金山隧道边坡项目，是青纵轻量化边坡形变监测雷达面向道路应急风险防控的一次实践。项目以重点孤石和周边坡面为对象，将远程雷达扫描、环境感知、视频取证、云端研判和预警信息衔接起来，为公路边坡地灾防治监测预警提供了新的技术方式。
青纵将继续围绕公路边坡、危岩和道路地灾风险场景，推进轻量化、高普适的边坡形变监测雷达技术工程应用，以可靠感知能力服务道路安全运营。
