在高速公路、城市快速路等复杂交通运行监测场景中，面对夜间眩光、雨雾天气、多车遮挡等挑战，传统视频监控难以满足全天候、秒级预警的需求，交通路侧毫米波雷达凭借全天候、远距离、直接获取结构化数据等特性，已成为主动感知与精细化治理的关键设备。而雷达的探测距离、角度分辨率及多目标跟踪实时性等核心性能，直接取决于其采用的天线技术路线。
当前交通路侧雷达主要采用三种天线形式：微带天线、喇叭天线与波导天线。这三种技术路线在结构、性能、成本和应用表现上差异显著。不同高速公路场景应如何选择更适配的雷达天线？
一、微带天线： 成本低，性能受工艺制约
技术原理
微带天线是一种采用印刷电路技术的天线，在介质基板表面制作金属贴片，并通过微带线或同轴探针进行馈电。其结构相对简单，集成度高，制造成本较低，广泛应用于短距离车载防撞雷达（ADAS）领域。
性能表现与局限
1. 能量损耗与天线效率：在信号传输过程中，微带天线受限于基板介质损耗与导体损耗，能量损耗大，整体天线效率偏低。为达到一定的探测距离，需增加发射功率，导致设备功耗升高。
2. 角度分辨率：为了在路侧雷达应用中提高角度分辨率，微带天线通常采用虚拟孔径等算法技术加以弥补。但受限于PCB制造工艺、加工精度等限制，微带天线的实际物理孔径较小，综合考虑收发天线数量、主瓣副瓣比、增益、栅瓣等设计指标，其角度分辨率的提升空间十分有限，其角度分辨率通常在2°以上。在高速公路多车道场景中，较低的角度分辨率难以满足车道级精准定位及密集车流下的多目标区分需求。
3. 探测距离：针对RCS（雷达截面积）为10m²的典型车辆目标，采用微带天线的路侧雷达稳定最大作用距离一般在500米以内。
适用场景建议
适用于探测距离要求较短、预算敏感度高的普通城市道路或简单交叉路口。
微带贴片天线示意图
二、喇叭天线：效率高、距离远，实时性受机械扫描限制
技术原理
喇叭天线由喇叭状金属波导构成，内部阻抗匹配良好，具有信号损耗小、天线效率高的显著优点。由于其原生波束较宽，在路侧雷达应用中通常需增加透镜面以压缩波束宽度，从而提高角度分辨率。
性能表现与局限
1. 探测距离与效率：得益于高天线效率，喇叭天线能够实现较远的探测距离，在单纯的远距离感知方面具有一定竞争力。
2. 目标跟踪实时性：为了实现对多车道目标的广角覆盖和角度测量，喇叭天线通常需要配备持续转动的机械云台进行扫描。机械扫描的周期性导致数据更新率受限，目标跟踪实时性较差，在车辆高速行驶状态下，容易出现轨迹不连续或突发事件漏检现象，且增加了设备的功耗和维护成本。
3. 设备维护性：长期处于户外环境下的机械转动部件容易发生磨损与故障，增加系统的后期维护成本。
适用场景建议
适用于对多目标实时跟踪要求不高的单向远距离监测场景。

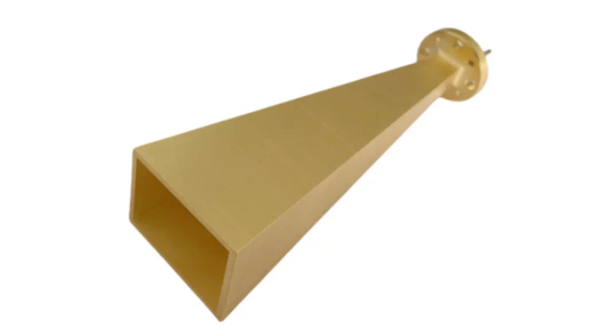

喇叭天线示意图
三、波导天线：高效率、窄波束，角度精度与探测距离综合最优
技术原理
波导天线采用空心金属波导管，并在表面精密加工微小裂缝式辐射孔。这种技术早期多用于航空航天和军用雷达，如今正成为高端交通路侧雷达的核心技术壁垒。
电磁波在金属腔体内传播，几乎消除了介质损耗，天线效率极高，与喇叭天线相当，远超微带天线。相比喇叭天线，波导天线能够通过大型阵列设计实现极窄的波束，并采用纯固态电子扫描，无需任何机械运动部件。
性能表现与局限
✅ 极致角度分辨率与测角精度：波导天线可实现极窄波束，角度分辨率可达到<1°，测角精度0.05°。这一特性确保了雷达具备车道级感知能力。
✅ 远距离稳定探测：在相同的有源发射功率下，波导天线的高效率使其作用距离远大于微带天线。基于波导天线的青纵94GHz交通路侧雷达，车辆稳定有效检测距离700米，单点覆盖范围大幅扩展，可显著减少高速公路布设雷达的节点数量，降低总体建设成本。
✅ 全天候高稳定实时跟踪：采用单向电子扫描技术，无需机械云台，响应速度极快，支持多达512个目标的实时连续轨迹跟踪，满足高速公路对异常停车、超速、逆行等事件的秒级捕捉要求。
✅ 低功耗，高可靠：波导天线效率高，在实现相同探测性能的前提下，波导天线形式的雷达所需的发射功率更小，整机功耗更低，有助于降低长期运营能耗，并提升设备在极端温度环境下的可靠性。
当前挑战：波导天线对金属腔体加工精度要求极高，存在较高的制造工艺壁垒，初期生产成本相对偏高。但随着加工技术的突破，已具备规模化量产和广泛应用的基础，技术门槛带来的成本溢价正在逐步收窄。
适用场景建议
高度适用于高速公路、城市快速路等要求远距离、高精度、高实时多目标跟踪的复杂交通场景。

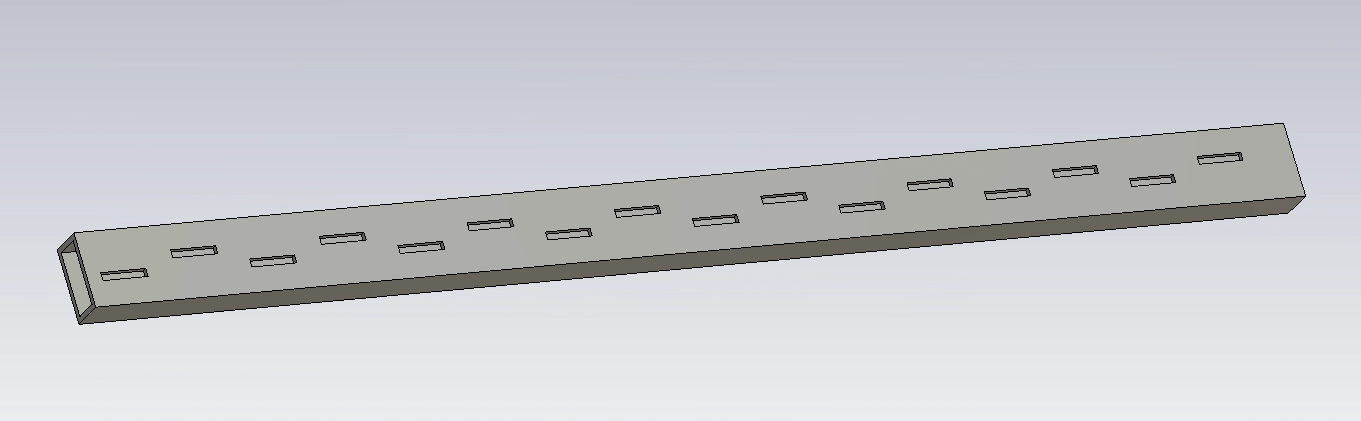

波导天线示意图

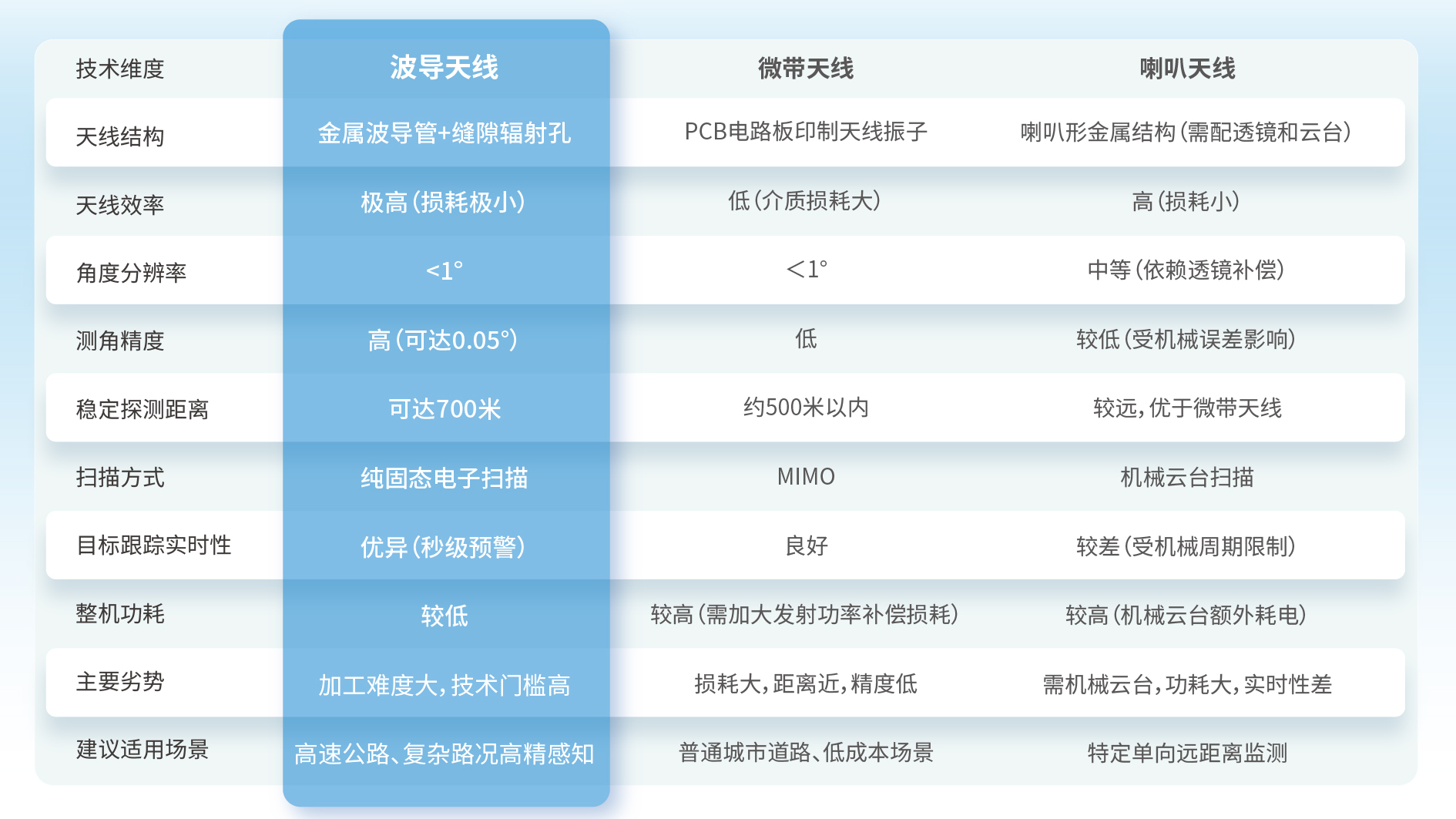

三种天线技术路线核心参数对比
以下为微带天线、喇叭天线与波导天线在路侧雷达应用中的关键技术指标综合对比：
波导天线形式的交通路侧雷达是高速公路场景的优选
高速公路及城市快速路对交通感知设备的探测距离、测角精度及实时性要求较高。通过对比分析：
1. 微带天线受制于能量损耗大与物理孔径限制，在远距离与高精度感知方面存在明显短板。
2. 喇叭天线虽具备远距离探测能力，但机械扫描方式导致其实时性与维护性无法满足现代交通管理需求。
3. 波导天线在保证高天线效率与远距离探测的同时，实现了高测角精度，且纯固态电子扫描确保了多目标跟踪的连续性与实时性，但对加工精度要求极高，存在较高的制造工艺壁垒，生产成本相对偏高。
综上所述，波导天线形式的交通路侧雷达在综合性能上更契合高速公路全天候、高精度的应用需求。在规划与建设智慧交通感知网络时，建议优先采用波导天线技术路线的毫米波雷达设备，以确保交通流数据的精准采集与异常事件的可靠预警，为后续车路协同的深化应用奠定坚实的感知基础。
